    健康一体机可移动连接的健康检测装置

    1.一种可移动健康服务小屋,包括小屋本体,以及设置在所述小屋本体内的小屋处理系统和与其连接的健康检测装置,其特征在于,

健康一体机可移动连接的健康检测装置


    所述健康检测装置包括与所述小屋处理系统连接的血常规检测模块和尿常规检测模块;

    所述可移动健康服务小屋还包括:

    身份识别装置,与所述小屋处理系统连接,用于录入和识别用户的身份;

    支付装置,与所述小屋处理系统连接,用于根据检测项目提供相应的支付功能;

    移动装置,设置在所述小屋本体底部用于移动所述健康小屋。

    2.如权利要求1所述的可移动健康服务小屋,其特征在于,所述身份识别装置包括身份证识别子模块和指纹识别子模块,其中:

    所述身份证识别子模块,用于读取用户的身份信息以建立电子健康档案,以及在使用时识别所述用户的身份信息;

    所述指纹识别子模块,用于录入用户的指纹信息,并在使用时识别匹配所述用户的指纹信息。

健康一体机可移动连接的健康检测装置


    3.如权利要求1所述的可移动健康服务小屋,其特征在于,所述小屋处理系统包括:

    通讯模块,用于接收所述健康检测装置采集的用户的检测数据,并将所述检测数据传输至远程服务中心,供远程服务中心将检测数据存储至对应的电子健康档案中。

    4.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括设置在所述小屋本体内用于用户采集尿液的取尿间。

    5.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括设置在小屋本体外的健康门,所述身份识别装置设置在 所述健康门的外侧。

    6.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括设置在小屋本体内和/或小屋本体外侧用于监控健康小屋的监控装置。

    7.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括用于锁紧所述移动装置的锁紧装置。

    8.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括设置在所述小屋本体内的播放装置,该播放装置用于播放操作所述检测设备的操作示范音/视频。

    9.如权利要求1所述的可移动健康服务小屋,其特征在于,所述可移动健康服务小屋还包括设置在所述小屋本体内用于提供应急外用药的药品取用装置。

    10.如权利要求1至9中任一项所述的可移动健康服务小屋,其特征在于,所述健康检测装置包括血压计、心电仪、血糖仪、体温计、血氧仪、身高体重秤、人体成分仪、肺功能测量仪、动脉硬化分析仪、体脂测试仪以及骨密度分析仪。

    说明书

    可移动健康服务小屋

    技术领域

    本实用新型涉及医疗卫生领域,尤其涉及一种可移动健康服务小屋。

    背景技术

    为实现“小病进社区,大病进医院,康复在社区”的目标,提高社区高 血压、糖尿病等慢性病的早期发现和治疗水平,各级政府都在积极推进社区 居民自助健康小屋建设工作。通过“健康小屋”,能够为社区居民提供基本的 健康体征信息监测以及健康指导服务。但目前市场上的“健康小屋”仅仅停 留在对居民基本体征信息的检测,在居民出现小病小灾时,不能及时针对居 民身体情况给出建议,另外,由于提供的服务有限,不支持在线支付,导致 居民体验不到高级检测和体验项目,不能将线上和线下健康服务有机结合起 来,没有充分发挥健康小屋的健康指导功能。同时,不具备可移动性,不能 根据需要方便地将健康小屋设置在不同的社区。

    实用新型内容

    本实用新型的主要目的在于将线上和线下健康服务进行有机结合,充分 发挥健康小屋的健康指导功能,同时具备可移动性。

    为实现上述目的,本实用新型提供一种可移动健康服务小屋,包括小屋 本体,以及设置在所述小屋本体内的小屋处理系统和与其连接的健康检测装 置,

    所述健康检测装置包括与所述小屋处理系统连接的血常规检测模块和尿 常规检测模块;

    所述可移动健康服务小屋还包括:

    身份识别装置,与所述小屋处理系统连接,用于录入和识别用户的身份;

    支付装置,与所述小屋处理系统连接,用于根据检测项目提供相应的支 付功能;

    移动装置,设置在所述小屋本体底部用于移动所述健康小屋。

    优选地,所述身份识别装置包括身份证识别子模块和指纹识别子模块, 其中:

    所述身份证识别子模块,用于读取用户的身份信息以建立电子健康档案, 以及在使用时识别所述用户的身份信息;

    所述指纹识别子模块,用于录入用户的指纹信息,并在使用时识别匹配 所述用户的指纹信息。

    优选地,所述小屋处理系统包括:

    通讯模块,用于接收所述健康检测装置采集的用户的检测数据,并将所 述检测数据传输至远程服务中心,供远程服务中心将检测数据存储至对应的 电子健康档案中;

    健康建议提示模块,用于显示根据用户的检测数据生成的健康建议,以 向用户进行提示;

    服务关联模块,用于根据用户的检测项目和检测数据关联相应的线下服 务,并显示关联的所述线下服务的项目;

    交互模块,用于根据用户的选择提供交互界面,供用户与远程服务中心 的医生进行语音和/或视频交互。

    体质测评模块,用于提供中医体质辨识的测评界面,并显示根据用户的 测评结果生成的相应的中医养生指导;

    满意度调查模块,用于提供评分界面供用户评分,以获取客户满意度。

    优选地,所述可移动健康服务小屋还包括设置在所述小屋本体内用于用 户采集尿液的取尿间。

    优选地,所述可移动健康服务小屋还包括设置在小屋本体外的健康门, 所述身份识别装置设置在所述健康门的外侧。

    优选地,所述可移动健康服务小屋还包括设置在小屋本体内和/或小屋本 体外侧用于监控健康小屋的监控装置。

    优选地,所述可移动健康服务小屋还包括用于锁紧所述移动装置的锁紧 装置。

    优选地,所述可移动健康服务小屋还包括设置在所述小屋本体内的播放 装置,该播放装置用于播放操作所述检测设备的操作示范音/视频。

    优选地,所述可移动健康服务小屋还包括设置在所述小屋本体内用于提 供应急外用药的药品取用装置。

    优选地,所述健康检测装置包括血压计、心电仪、血糖仪、体温计、血 氧仪、身高体重秤、人体成分仪、肺功能测量仪、动脉硬化分析仪、体脂测 试仪以及骨密度分析仪。

    本实用新型的可移动社区服务小屋,在小屋本体内的小屋处理系统和与 其连接的健康检测装置,除了常用的检测装置外还设置有血常规检测模块和 尿常规检测模块;该可移动社区服务小屋还包括身份识别装置、支付装置和 移动装置,实现在进入可移动社区服务小屋前对用户进行身份认证,根据用 户选择的检测项目为其提供在线支付服务,在保证可移动社区服务小屋的使 用安全的同时,能够将线上和线下健康服务进行有机结合,从而充分发挥了 健康小屋的健康指导功能,同时实现社区服务小屋的可移动性。

    附图说明

    图1为本实用新型可移动健康服务小屋第一实施例的结构示意图;

    图2为图1中身份识别装置的结构示意图;

    图3为图1中小屋处理系统的结构示意图。

    本实用新型目的的实现、功能特点及优点将结合实施例,参照附图做进 一步说明。

    具体实施方式

    应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用 于限定本实用新型。

    本实用新型提供一种可移动健康服务小屋。

    参照图1,图1为本实用新型可移动健康服务小屋第一实施例的结构示意 图。

    在一实施例中,可移动健康服务小屋包括小屋本体,以及设置在小屋本 体内的小屋处理系统10和与其连接的健康检测装置20,其中,健康检测装置 20包括各种用于测量用户体征数据的检测设备,本实施例中,健康检测装置 20除了包括如血压计、心电仪、血糖仪、体温计、血氧仪、身高体重秤、人 体成分仪、肺功能测量仪、动脉硬化分析仪、体脂测试仪以及骨密度分析仪 等常用的检测设备之外,还包括血常规检测模块201和尿常规检测模块202。 用户可通过扎手指的方式采集血样,即时通过血常规检测模块201进行血常 规检测;尿常规检测可以是居民自备提前采好的尿样,通过尿常规检测模块 202进行检测,也可以在该社区服务小屋中完成尿样的采集。

    此外,本实施例中,可移动健康服务小屋还包括:

    身份识别装置30,与小屋处理系统20连接,用于录入和识别用户的身份。 用户在初次进入该社区服务小屋时,可通过身份识别装置30录入用户的身份 信息,以便于根据录入的身份信息建立该用户对应的电子健康档案;在用户 后续进入社区服务小屋时,可通过身份识别装置30进行身份识别,即只有通 过身份认证才能进入社区服务小屋使用检测设备。

    支付装置40,与小屋处理系统20连接,用于根据检测项目提供相应的支 付功能。根据用户的检测项目,如用户所选择的是需付费的检测项目,则社 区服务小屋可提供在线支付服务供用户进行在线支付,具体地,该在线支付 装置40可以支持刷卡的方式支付,也可支持现金支付,例如可以将支付装置 40设置为支持银联卡和/或社保卡的刷卡机,也可将其设置为现金投币设备; 当然,还可以支持第三方支付,如支付宝或其他网上银行的支付平台。根据 检测项目提供相应的在线支付服务,用户能够及时支付,从而及时体验检测 项目。

    移动装置(图中未示出),可以为固定安装在小屋本体底部的可转向的滑 轮结构,通过该移动装置可实现社区服务小屋的可移动性,根据需要方便地 将健康小屋设置在不同的社区。

    本实施例的可移动社区服务小屋,在小屋本体内的小屋处理系统10和与 其连接的健康检测装置20,除了常用的检测装置外还设置有血常规检测模块 201和尿常规检测模块202;该可移动社区服务小屋还包括身份识别装置30、 支付装置40和移动装置,实现在进入可移动社区服务小屋前对用户进行身份 认证,根据用户选择的检测项目为其提供在线支付服务,以及社区服务小屋 的可移动性,在保证可移动社区服务小屋的使用安全的同时,能够将线上和 线下健康服务进行有机结合,从而充分发挥了健康小屋的健康指导功能。

    参照图2,图2为图1中身份识别装置的结构示意图。

    在上述实施例中,身份识别装置30具体包括身份证识别子模块301和指纹 识别子模块302,其中:

    身份证识别子模块301,用于读取用户的身份信息以建立电子健康档案, 以及在使用时识别用户的身份信息。在用户首次使用社区服务小屋时,通过 身份证识别子模块301可从用户的二代身份证中获取姓名、出生日期以及住 址等信息,以根据身份信息建立该用户的电子健康档案;另外,录入用户的 身份信息并保存,用户还可选择性地输入个人基本信息、个人和家庭病史、 联系方式等,这些信息均可作为该用户的身份识别标识,相当于用户已在社 区服务小屋注册。在该用户后续使用社区服务小屋时,身份证识别子模块301 可采集身份证中的身份信息,识别当前用户的身份信息与保存的身份信息是 否一致,只有一致时,用户才可以进入社区服务小屋中进行体征检测。

    指纹识别子模块302,用于录入用户的指纹信息,并在使用时识别匹配用 户的指纹信息。在用户首先使用社区服务小屋时,可通过录入指纹信息的方 式进行注册,在用户后续进入社区服务小屋时可通过指纹识别子模块302识 别指纹信息是否与注册的指纹信息相匹配,匹配后用户可进入社区服务小屋 中进行体征检测;设置指纹识别子模块302,还可以避免身份证的身份信息与 指纹信息不一致的问题,这就需要将用户的指纹信息与身份信息相关联,用 户进入社区服务小屋时只需采集指纹信息进行匹配,匹配后即可进入社区服 务小屋中进行体征检测。

    参照图3,图3为图1中小屋处理系统的结构示意图。

    小屋处理系统10包括通讯模块101、健康建议提示模块102、服务关联 模块103、交互模块104、体质测评模块105和满意度调查模块106,其中:

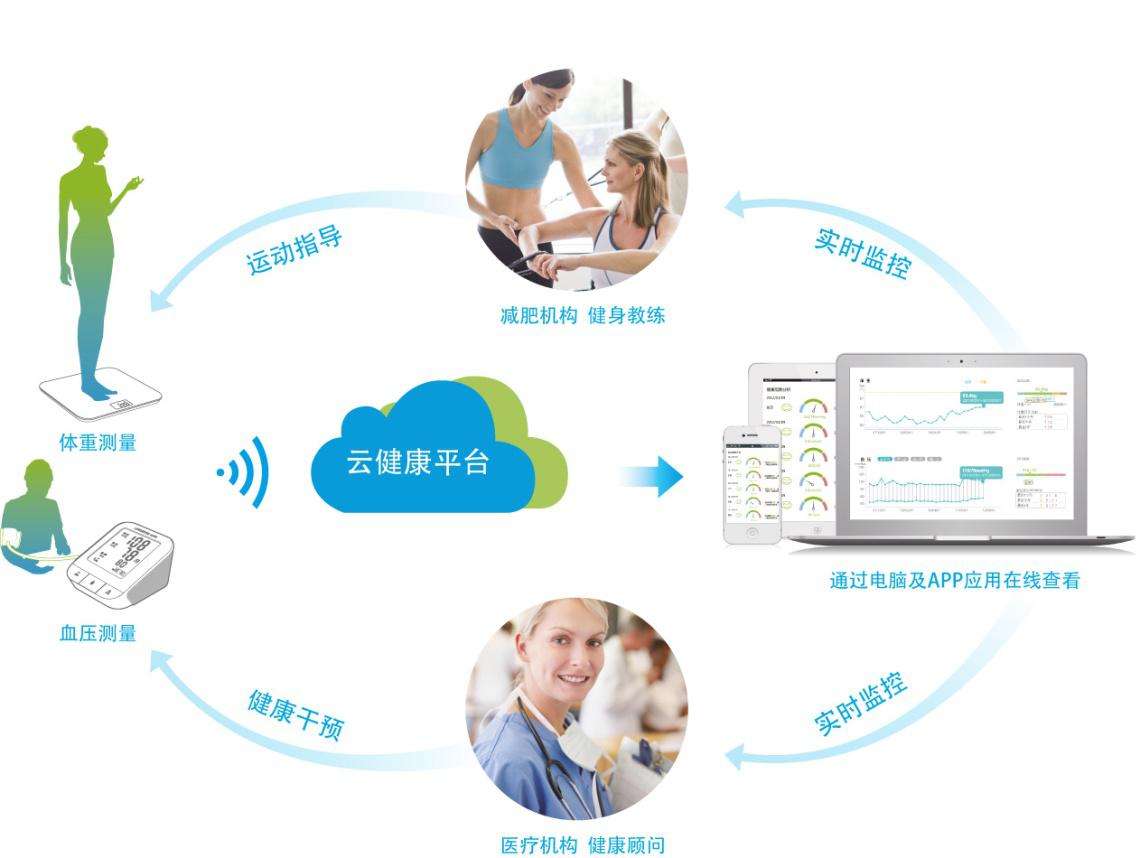

    通讯模块101,用于接收健康检测装置采集的用户的检测数据,并将检测 数据传输至远程服务中心,供远程服务中心将检测数据存储至对应的电子健 康档案中。当用户使用检测设备采集到检测数据后,可以通过通讯模块101 将检测数据传输至远程服务中心,远程服务中心会将接收到的检测数据存储 至当前用户的电子健康档案中,方便终端医生根据该检测数据为用户进行相 应的健康服务;当远程服务中心的医生根据该用户的检测数据生成健康报告 及健康建议后,也可通过通讯模块101接收健康报告及健康建议后,为用户 提供健康服务。

    健康建议提示模块102,用于显示根据用户的检测数据生成的健康建议, 以向用户进行提示。在接收到用户上传的检测数据后,健康建议提示模块102 根据该检测数据在预置的健康数据库中进行匹配,根据匹配结果生成相应的 健康建议,例如进行饮食、运动配合,或者去医院看医生;通过显示屏显示 健康建议以向用户进行提示,用户可根据自身需求采纳相应的意见。

    服务关联模块103,用于根据用户的检测项目和检测数据关联相应的线下 服务,并显示关联的线下服务的项目。在接收到用户上传的检测数据后,根 据用户的检测项目和检测数据,为其关联适合的线下服务,并通过显示屏显 示关联的线下服务的项目,供用户根据自身实际情况选择相应的线下服务。

    交互模块104,用于根据用户的选择提供交互界面,供用户与远程服务中 心的医生进行语音和/或视频交互。在健康建议提示模块102向用户显示健康 建议后,用户可与远程服务中心的医生进行交互,交互模块104会向用户提 供交互界面,用户可选择语音通话或视频对话等方式与医生交互。

    体质测评模块105,用于提供中医体质辨识的测评界面,并显示根据用户 的测评结果生成的相应的中医养生指导。通过该体质测评模块105,设计可量 化的中医体质辨识问题库,为用户提供免费的测评体验,提供中医体质辨识 的测评界面供用户进行自测,根据测评结果生成相应的中医养生指导,并向 用户推送相应的线下服务,必要时用户可随时联系线上中医师进行咨询。

    满意度调查模块106,用于提供评分界面供用户评分,以获取客户满意度。 为了获取用户对社区服务小屋的使用体验满意度,设置满意度调查模块106, 可在用户完成体征检测后提供评分界面,供用户根据自己的体验感受进行评 分,从而可获取客户满意度。

    在上述实施例中,可移动健康服务小屋还包括设置在小屋本体内用于用 户采集尿液的取尿间,该取尿间可设置为封闭空间,当用户进行尿常规检测 时,可以在该取尿间中采集尿样。这样,即使用户没有自带尿样也可以在社 区服务小屋中完成尿常规检测,方便了用户的检测。

    在上述实施例中,可移动健康服务小屋还包括设置在小屋本体外的健康 门,本实施例中,还可将身份识别装置30设置在健康门的外侧,与健康门进 行通信,在用户需要进入社区服务小屋时,通过身份证或指纹进行身份识别, 当用户通过身份认证后,身份识别装置30向健康门发送确认信息,健康门自 动开启,用户才可进入社区服务小屋,如身份认证失败,则健康门不会开启, 用户无法进入社区服务小屋,从而为社区服务小屋的管理提供了方便,并且 保证了社区服务小屋的使用安全。

    在上述实施例中,可移动健康服务小屋还包括监控装置,该监控装置可 以设置在小屋本体内,用于监控在小屋本体内的用户的检测情况以及屋本体 内的安全状况,监控装置还可以设置在小屋本体外侧,可以监控位于小屋本 体外侧周围的安全状况,从而进一步保证了社区服务小屋的使用安全。

    在上述实施例中,可移动健康服务小屋还包括用于锁紧该移动装置的锁 紧装置。锁紧装置可以为机械锁,当将社区服务小屋固定在某场合时,可通 过锁紧装置锁紧移动装置,从而可防止社区服务小屋被随意移动,而当需要 移动社区服务小屋时,解开锁紧装置,便可通过移动装置移动社区服务小屋。

    在上述实施例中,可移动健康服务小屋还包括设置在小屋本体内的播放 装置,该播放装置可以为扬声器或固定在小屋本体内的侧壁上的显示设备, 在用户进入社区服务小屋后,在进行体征检测前可启动播放装置,播放操作 检测设备的操作示范音频或视频,从而指导用户正确使用检测设备,并通过 检测设备得到准确的检测数据。

    在上述实施例中,可移动健康服务小屋还包括设置在小屋本体内用于提 供应急外用药的药品取用装置,该药品取用装置可以为药品箱或药品柜,免 费向用户提供常用外用药以及进行体征检测所必需的医用品,例如消炎药、 消毒水、创可贴、棉球和/或棉签,以及纱布等,用户可通过药品取用装置提 供的应急外用药,进行体征检测或简单的伤口处理。

健康一体机可移动连接的健康检测装置


    以上仅为本实用新型的优选实施例,并非因此限制本实用新型的专利范 围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换, 或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利 保护范围内。
