    健康一体机与体检设备实现蓝牙连接

    [具体实施方式]

    本实用新型实施例的健康体检数据采集系统如图1所示包括云平台、数据终端、多张ID卡、多个蓝牙体检设备和健康一体机

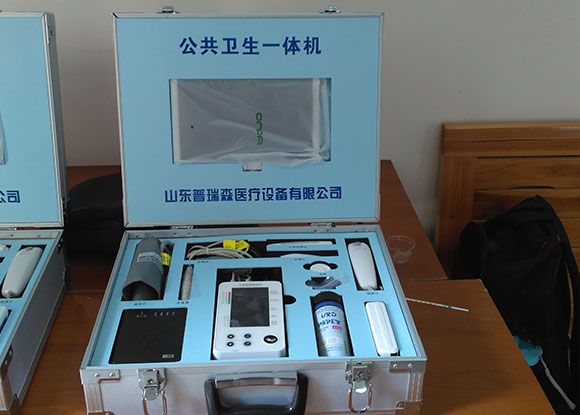

    本实用新型实施例的健康一体机如图2所示,包括电源、微控制器、蓝牙射频电路、人机交互模块、RFID读卡模块、433MHZ射频电路和电源,蓝牙射频电路、人机交互模块、RFID读卡模块和433MHZ射频电路分别与微控制器连接。

    其中,人机交互模块包括TFT显示屏、键盘和蜂鸣器。RFID读卡模块为 13.56MHZ读卡模块。

健康一体机与体检设备实现蓝牙连接


    蓝牙体检设备与健康一体机实现蓝牙连接,健康一体机与数据终端通过433MHZ射频电路实现无线连接;数据终端与云平台有线或无线连接。

    蓝牙体检设备可以是血糖仪、血压计、体脂仪、体温计和体重秤中的一种或多种。血糖仪、血压计、体脂仪、体温计、体重仪等蓝牙体检设备将采集到的数据通过蓝牙发送给与其配对的健康一体机

    在本实施例中,MCU(微控制器)型号是NRF51822,这是一款内置2.4G射频的SOC芯片,在其射频输出接口上连接具有阻抗匹配的射频外围电路和天线。 433MHZ射频电路核心芯片型号是SI4463,这款芯片最大输出功率20dBm,接收灵敏度可达-126dBm,在其射频输出接口上连接具有阻抗匹配的射频外围电路和天线。健康一体机与数据终端通过433MHZ无线传输与433MHZ数据终端可以进行长于500米的远距离数据传输。

    TFT显示屏采用3.5寸电阻触摸屏,用于显示健康一体机内部信息和采集到的数据以及实现人机交互。键盘的按键采用轻触开关,用于使用者查找健康一体机的内部数据。蜂鸣器用于指示使用者操作是否成功,使用者每进行一次有效操作,蜂鸣器鸣叫一次,蜂鸣器如果没有鸣叫说明此次操作未成功,当蜂鸣器连续鸣叫10秒钟说明健康一体机出现故障。

    13.56MHZ读卡模块采用市场上通用的串口读卡模块,用于识别使用者的ID 卡号是否有效。

    电源包括DC-DC电路和LDO稳压电路。




    本实施例中,健康一体机工作流程如下:

    蓝牙健康体检设备使用者将13.56MHZ卡靠近健康一体机刷卡位置刷卡,健康一体机读取到此卡号,并判断此卡号是否为有效卡号;

    如果此卡号为有效卡号,使用者可以通过健康体检设备进行体检,并通过健康一体机的按键、TFT触摸屏查询当次测量结果和历史测量数据。如果此卡号为无效卡号,使用者无法进行后面的查询操作。

    蓝牙健康体检设备将测量的数据通过蓝牙发送给健康一体机健康一体机将接收到的健康体检数据存储备份并通过433MHZ无线传输发送至云平台。
